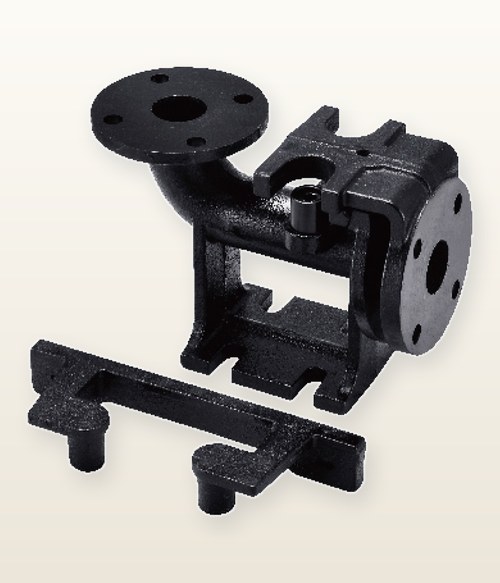

DN50 là cỡ nhỏ nhất của khớp nối nhanh bơm chìm Perotac, vật liệu gang, nối ø50/G2, mặt bích theo ISO 7005-92, xuất xứ Đài Loan. Trọn bộ gồm đế khớp nối, bộ gá lắp lên bơm, giá đỡ ống dẫn hướng ở phía trên. Bảng cỡ nối chạy từ DN50 đến DN300.
Khớp nối nhanh bơm chìm DN50 là bộ đế khớp nối tự động PEROTAC cho bơm chìm có họng xả DN50. Đế cố định dưới đáy hố, bơm trượt xuống theo ống dẫn hướng và tự khớp vào đế, nên nâng bơm lên sửa chữa mà không cần xuống hố tháo bích.
Lắp đặt theo 4 bước
- Định vị đế, khoan và bắt bulông móng.
- Nối đế với ống xả, lắp 2 ống dẫn hướng.
- Cố định đầu trên ống dẫn hướng bằng giá đỡ.
- Bắt bộ gá vào bích bơm, thả bơm theo ống dẫn hướng và chạy thử.
Có hợp với bơm của anh/chị không
Hợp khi: bơm chìm đặt cố định trong hố, họng xả DN50 có bích theo ISO 7005-92, cần nâng hạ bơm thường xuyên để bảo trì.
Chưa hợp khi: bơm đặt di động, xả bằng ống mềm; họng xả khác cỡ DN50; hoặc bích xả không theo tiêu chuẩn (cần co chuyển đổi).
Nguyên lý đế khớp nối tự động
- Đế DN50 cố định dưới đáy hố, nối với ống xả.
- Bơm gắn bộ gá, treo bằng xích.
- Thả bơm theo ống dẫn hướng, bộ gá tự vào đúng vị trí trên đế.
- Kéo bơm lên khi bảo trì, không phải xuống hố, không tháo bích.
Lỗi cần tránh
- Chọn sai kiểu bích: lỗ bích lệch, không bắt được bộ gá; kiểm tra bích 6 kg hay 10 kg.
- Ống dẫn hướng cong hoặc lệch: bơm kẹt giữa đường, không vào khớp.
- Đế không phẳng: mối nối không kín, rò nước quanh khớp.
Lợi ích khi dùng khớp nối nhanh
- Không cần người xuống hố nước thải để tháo lắp bơm.
- Đường ống xả và van giữ nguyên khi thay bơm.
- Rút ngắn thời gian dừng hệ thống khi sửa chữa.
Các cỡ khớp nối nhanh PEROTAC
| Model | Cỡ nối |
|---|---|
| DN50 | Ø50/G2″ |
| DN65 | Ø65/G2½” |
| DN80 | Ø80/G3″ |
| DN100 | Ø100/G4″ |
| DN150 | Ø150/G6″ |
| DN200 | Ø200/G8″ |
| DN250 | Ø250/G10″ |
| DN300 | Ø300/G12″ |
Hỏi nhanh về khớp nối DN50
Bộ DN50 gồm những gì?
Đế khớp nối, bộ gá lắp vào bơm và giá đỡ ống dẫn hướng phía trên.
Bích theo tiêu chuẩn gì?
ISO 7005-92; có kích thước cho bích 6 kg và 10 kg.
Cần báo giá Khớp nối nhanh bơm chìm DN50? Gọi hoặc Zalo 0373 624 682 (Trường). Các cỡ khác tại danh mục khớp nối nhanh; bơm phù hợp xem bơm chìm nước thải.
DN50: kéo bơm lên mà không đụng ống xả
Đế khớp nối bắt bích cố định dưới đáy hố; bơm thả theo ống dẫn hướng sẽ tự ăn khớp vào đế. Khi cần sửa, chỉ việc kéo bơm lên bằng xích, ống xả vẫn đứng yên, không tháo bulông và không phải xả cạn hố. Cỡ ø50/G2 chỉ dùng cho bơm có họng xả tương ứng nên hãy đối chiếu nhãn bơm. Hỏi cấu hình bộ khớp, gọi Trường 0373 624 682.
